Lüksmetre nasıl seçilir: aydınlık, renk sıcaklığı ve CRI ölçümü

Lüksmetre ne ölçer?

Lüksmetre, bir yüzeye düşen ışık miktarını, yani aydınlık düzeyini lüks (lx) cinsinden ölçer. Bir lüks, bir metrekareye düşen bir lümenlik ışık akısına karşılık gelir. Ölçüm, insan gözünün farklı dalga boylarına duyarlılığını tarif eden V(λ) eğrisine göre ağırlıklandırılır; bu nedenle lüksmetre fiziksel ışınımı değil, gözün algıladığı ışığı sayısallaştırır.

İş yeri aydınlatma denetimi, ofis ve üretim alanlarında yeterli ışığın doğrulanması ve aydınlatma projelerinin sahada kontrolü lüksmetrenin temel kullanım alanlarıdır. Ancak LED aydınlatmanın yaygınlaşmasıyla birlikte yalnızca ışığın miktarı değil, rengi ve kalitesi de ölçülmesi gereken bir parametre haline gelmiştir.

Lüksmetre seçiminde doğruluğu belirleyen parametreler

İki lüksmetre aynı ışık altında farklı değer gösterebilir. Bu farkın kaynağı çoğunlukla sensörün göz duyarlılığına ne kadar yakın olduğu ve eğik gelen ışığı nasıl değerlendirdiğidir.

Spektral uyum (f1')

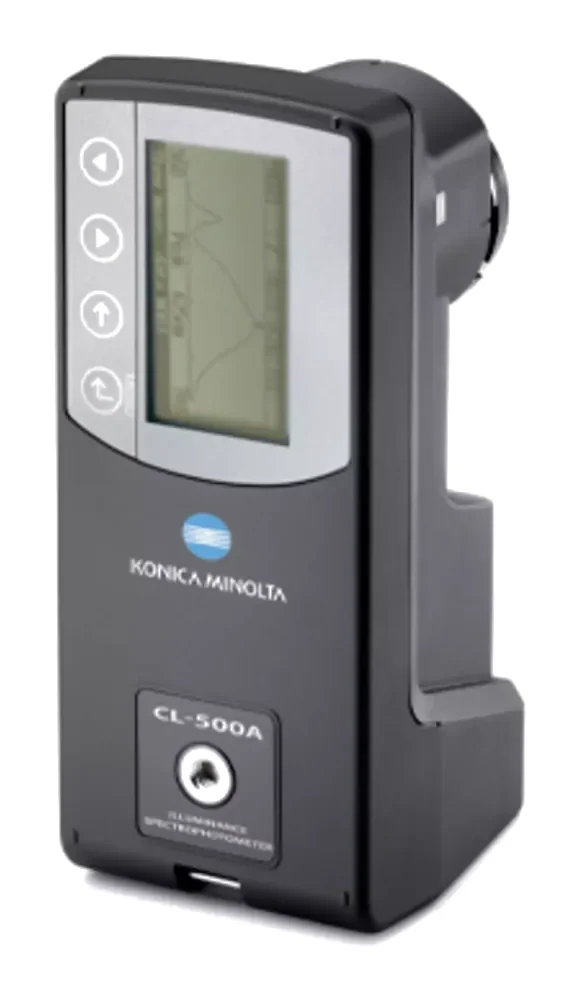

Sensörün tepkisinin V(λ) eğrisinden sapmasını gösterir. Değer küçüldükçe cihaz farklı ışık kaynaklarında daha tutarlı sonuç verir. Örneğin spektral aydınlık ölçer CL-500A için bu sapma %1,5 içinde verilirken, tristimulus esaslı cihazlarda %6 düzeyinde bir değer yaygındır.

Kosinüs düzeltmesi (f2)

Işık sensöre her zaman dik gelmez. Tavandaki armatürlerden yanal gelen ışığın doğru değerlendirilmesi için sensör başlığı kosinüs düzeltmeli bir difüzörle donatılır. Bu değer de küçüldükçe ölçüm geniş açılı aydınlatmada daha güvenilir olur.

Cihaz sınıfı

Lüksmetreler doğruluklarına göre sınıflandırılır. Japon JIS C 1609-1 standardında AA sınıfı en yüksek doğruluğu, A sınıfı genel amaçlı hassas ölçümü ifade eder; Alman DIN 5032-7 standardında da benzer bir sınıf düzeni bulunur. Uluslararası karşılaştırma ölçütleri CIE'nin aydınlık ve parıltı ölçer performans yayınında tanımlanmıştır.

Denetim ve rapor amaçlı ölçümlerde cihaz sınıfının ve kalibrasyon tarihinin raporda belirtilmesi, sonucun başka bir ölçümle karşılaştırılabilmesini sağlar.

Aydınlık, renk sıcaklığı ve CRI: hangi ölçüm hangi cihazla?

Işık ölçerler ölçtükleri büyüklüğe göre üç grupta düşünülebilir. Seçim, raporlanması gereken parametreye göre yapılır.

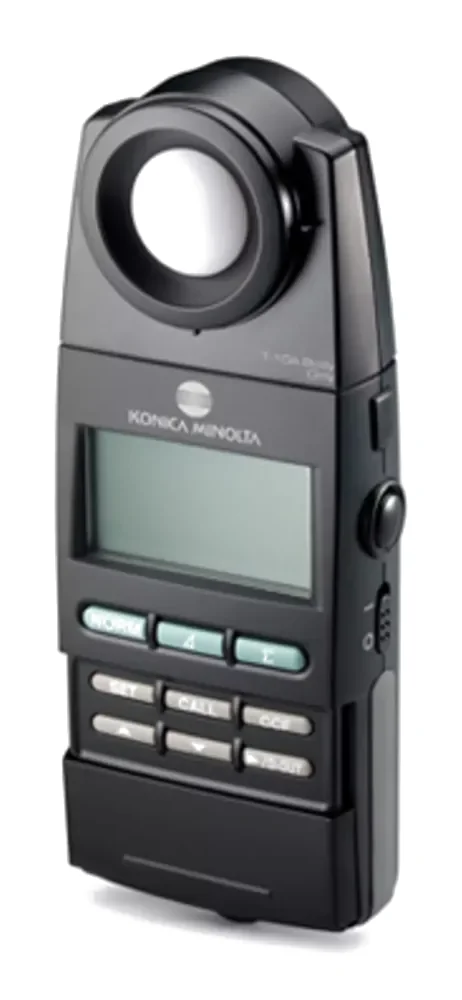

• Yalnızca aydınlık düzeyi: Klasik lüksmetre yeterlidir. T-10A / T-10MA dijital lüksmetre 0,01 lx'ten başlayan ölçüm aralığı, ayrılabilir başlığı ve PWM ile sürülen LED'lerle uyumu sayesinde hem saha denetiminde hem üretim kontrolünde kullanılır.

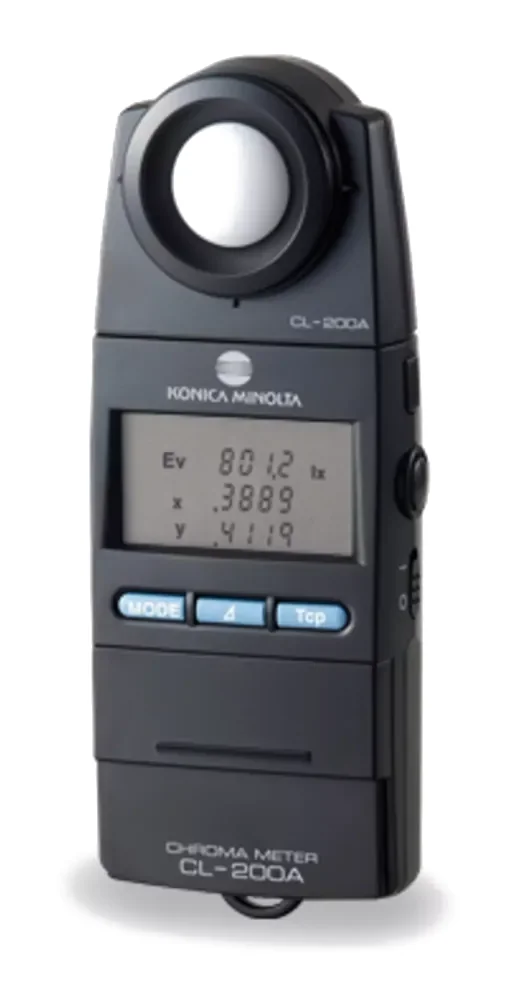

• Aydınlık ve ışığın rengi: Renk sıcaklığı (CCT), Δuv ve renksellik koordinatları gerekiyorsa tristimulus esaslı bir ışık ölçer tercih edilir. CL-200A renk sıcaklığı ölçer lüks değeriyle birlikte xy ve u'v' koordinatlarını verir.

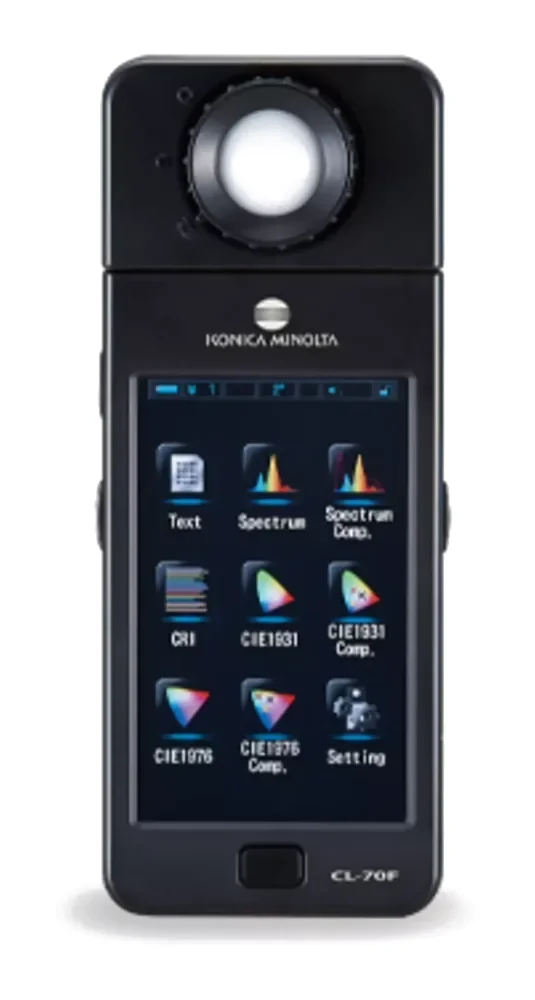

• Renk geriverim ve spektrum: CRI (Ra ve Ri değerleri) ya da spektral dağılım gerekiyorsa spektral sensörlü cihaz gerekir. CL-70F CRI ölçer ve CL-500A bu grupta yer alır.

Renk sıcaklığı, ışığın sıcak ya da soğuk görünümünü Kelvin cinsinden tanımlar. CRI ise ışık kaynağının nesne renklerini referans bir kaynağa göre ne kadar doğru gösterdiğini ifade eder. Ra, ilk sekiz test renginin ortalamasıdır; doymuş kırmızıyı temsil eden R9 değeri ise gıda, tekstil ve müze aydınlatmasında ayrıca izlenir.

Renk sıcaklığı ile nesne rengi ölçümü sık karıştırılır. Yüzey rengini ölçmek için ışık ölçer değil, renk ölçer veya spektrofotometre kullanılır; aradaki fark spektrofotometre ile kolorimetre farkı yazısında açıklanmıştır.

Uygulamaya göre ışık ölçer seçimi

İş yeri ve bina aydınlatma denetimi

Ofis, depo, üretim alanı ve okul gibi mekanlarda amaç, çalışma düzlemindeki aydınlığın hedef değeri karşılayıp karşılamadığını belgelemektir. Bu işte ölçüm hızı, taşınabilirlik ve kayıt fonksiyonu öne çıkar. Ayrılabilir başlıklı bir lüksmetre, ölçüm yapan kişinin gölgesini sonuçtan uzak tutar ve dar alanlarda ölçümü kolaylaştırır.

LED ve armatür üretimi

Üretim hattında her armatürün aynı ışık rengini vermesi beklenir. Bu nedenle aydınlığın yanında renk sıcaklığı ve Δuv değeri de izlenir. Partiler arası renk sapmalarını yakalamak için renksellik koordinatlarını ölçen cihazlar kullanılır; spektrum karşılaştırması gereken durumlarda spektral cihaz tercih edilir.

Fotoğraf, film ve yayın aydınlatması

Kamera önündeki ışığın rengi ve renk geriverimi görüntü kalitesini belirler. Flaş ve sürekli ışıkta ölçüm yapabilen, CRI ve renk sıcaklığını birlikte gösteren cihazlar bu alanda pratik çözüm sunar.

Bitki yetiştirme ve araştırma

Bitki büyümesini etkileyen, gözün algıladığı ışık değil fotosentetik olarak aktif ışınımdır. Bu nedenle sera ve dikey tarım uygulamalarında lüks yerine PPFD değeri raporlanır ve geniş spektral aralıklı ölçüm gerekir.

Spektral ışık ölçüm cihazları ne zaman gerekir?

Spektral cihaz, ışığı dalga boylarına ayırarak ölçer ve aydınlık, renk sıcaklığı ve renk geriverim değerlerini bu spektrumdan hesaplar. Bu yaklaşım, farklı LED'lerin aynı CCT değerine sahip olup farklı renk kalitesi göstermesi gibi durumları görünür kılar.

• LED ve armatür üretiminde parti kontrolü ve spektrum karşılaştırması
• Aydınlatma tasarımında TM-30 gibi yeni nesil renk kalitesi göstergelerinin raporlanması
• Bitki yetiştirme aydınlatmasında fotosentetik foton akı yoğunluğu (PPFD) ölçümü
• Ekran, arka ışık ve gösterge aydınlatmasında spektral doğrulama

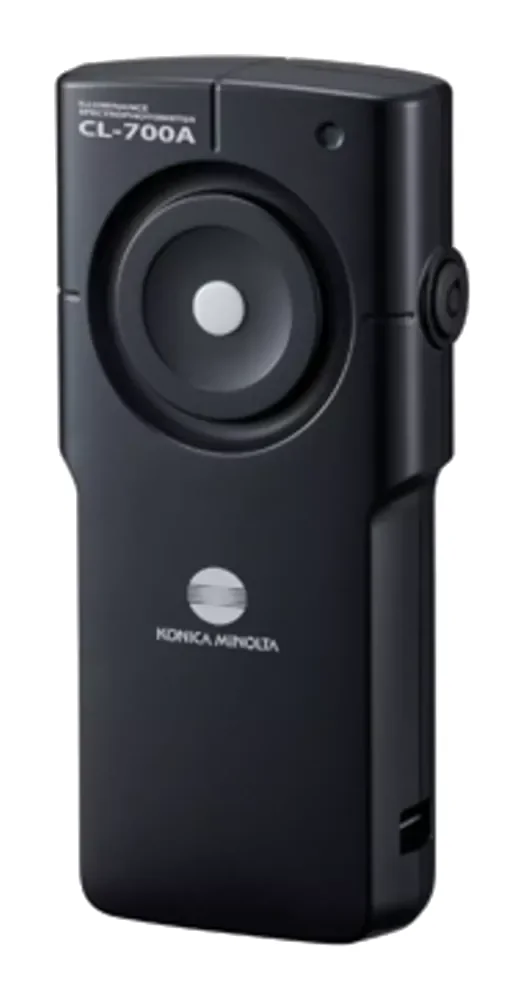

Bu ihtiyaçlarda CL-700A aydınlık spektrofotometresi 360-1000 nm aralığı, TM-30, TLCI ve PPFD hesaplarıyla öne çıkar. Ethernet bağlantısı sayesinde sabit ölçüm noktalarında sürekli izleme için de kullanılır.

Çok noktalı ölçüm ve doğru ölçüm uygulaması

Geniş alanlarda aydınlığın düzgünlüğü tek noktadan değerlendirilemez. Ayrılabilir alıcı başlıklarını destekleyen cihazlarda birden fazla başlık aynı anda okunur; CL-200A ve T-10A bu yapıyla 30 alıcı başlığa kadar genişletilebilir. Böylece armatür ayarı yapılırken tüm noktalardaki değişim eşzamanlı izlenir.

• Ölçüm yüksekliği raporda belirtilir; çalışma düzlemi ile zemin seviyesi farklı sonuç verir.
• Ölçümü yapan kişinin gölgesi veya giysisinden yansıyan ışık sonucu etkiler; uzatma kablolu başlık bu hatayı azaltır.
• Yeni açılan lambaların ışık çıkışı kararlı hale gelene kadar beklenir.
• Gün ışığının karıştığı alanlarda ölçüm saati ve hava durumu kayıt altına alınır.

Işık ölçüm cihazlarının tamamı ışık ve ekran ölçüm cihazları sayfasında, ölçüm prensipleri ise laboratuvar teknolojileri sayfasında özetlenmiştir.

Lüksmetrede sık yapılan hatalar

• Sensör başlığının ölçüm düzlemine paralel tutulmaması; birkaç derecelik eğim bile sonucu değiştirebilir.
• Sıfır ayarının ve başlık temizliğinin ihmal edilmesi; difüzördeki kir ve parmak izi okumayı düşürür.
• PWM ile sürülen LED'lerde hızlı titreşimi doğru değerlendiremeyen bir cihazın kullanılması.
• Farklı sınıftaki iki cihazın sonuçlarının doğrudan karşılaştırılması.
• Ölçüm noktalarının ve yüksekliğin her denetimde değiştirilmesi; düzenli izleme için aynı ızgara kullanılmalıdır.

Tekrarlanan denetimlerde ölçüm noktaları bir kat planı üzerinde işaretlenir. Böylece aydınlıktaki değişimin armatür yaşlanmasından mı, ölçüm konumundan mı kaynaklandığı ayırt edilebilir.

Lüksmetre seçimi için kısa kontrol listesi

• Raporlanacak büyüklük: lx, CCT, Δuv, CRI, TM-30 veya PPFD
• Gerekli cihaz sınıfı ve kalibrasyon izlenebilirliği
• Ölçüm aralığı: çok düşük aydınlık (acil durum, gece) veya çok yüksek aydınlık (gün ışığı, sahne)
• Işık kaynağı tipi: PWM ile sürülen LED, flaş veya sürekli ışık
• Tek nokta mı, çok noktalı eşzamanlı ölçüm mü
• Veri aktarımı: USB, ağ bağlantısı, yazılım ve hafıza

Bu sorulara verilen cevaplar, giriş seviyesi bir lüksmetre ile spektral bir ölçüm sistemi arasındaki seçimi büyük ölçüde netleştirir. Renk ve yüzey ölçümü de gerekiyorsa renk ve parlaklık ölçüm cihazları aynı kalite kontrol akışında değerlendirilebilir.
