Renk ve Parlaklık Ölçüm Cihazları
Renk ve parlaklık ölçüm cihazları, bir yüzeyin rengini ve parlaklığını sayıya çevirerek partiler arası farkı göz yerine ölçümle değerlendirir. Kategori; spektrofotometre, renk ölçer, parlaklık ölçer, yüzey görünüm ölçer ve bu cihazların verisini yöneten yazılımları kapsar.
Renk ve Parlaklık Ölçüm Cihazları: modeller
CM-26dG / CM-26d taşınabilir spektrofotometre
Renk ve 60° parlaklığı tek ölçümde alan, SCI ve SCE'yi eşzamanlı ölçen taşınabilir spektrofotometre.
CM-25d taşınabilir spektrofotometre
SCI ve SCE'yi eşzamanlı ölçen, tek açıklıklı ve 400-700 nm aralığında çalışan taşınabilir spektrofotometre.
CM-23d taşınabilir spektrofotometre
Temel renk kalite kontrolü için SCI ve SCE değerlerini birlikte ölçen giriş seviyesi taşınabilir spektrofotometre.
CM-17d / CM-16d taşınabilir spektrofotometre
Dikey gövdeli, kamera vizörlü ve değiştirilebilir açıklıklı yeni nesil taşınabilir spektrofotometre.
CM-25cG renk ve parlaklık spektrofotometresi
45°c:0° geometride renk ve 60° parlaklığı tek ölçümde alan taşınabilir spektrofotometre.

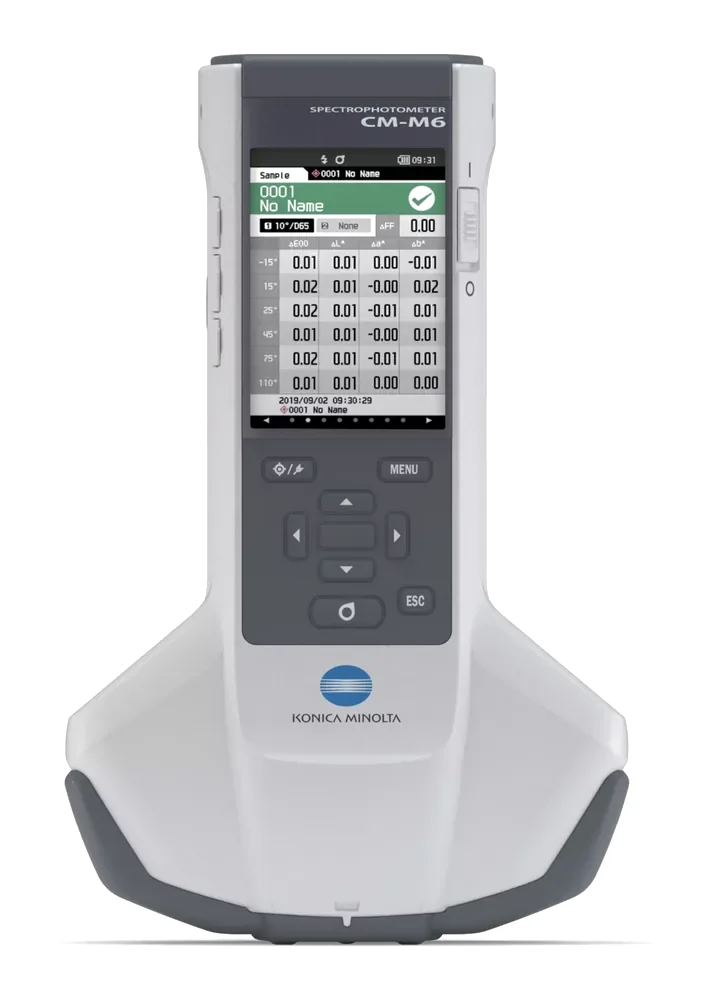

CM-M6 çok açılı spektrofotometre
Metalik ve efekt pigmentli boyaları altı farklı açıdan ölçen taşınabilir çok açılı spektrofotometre.

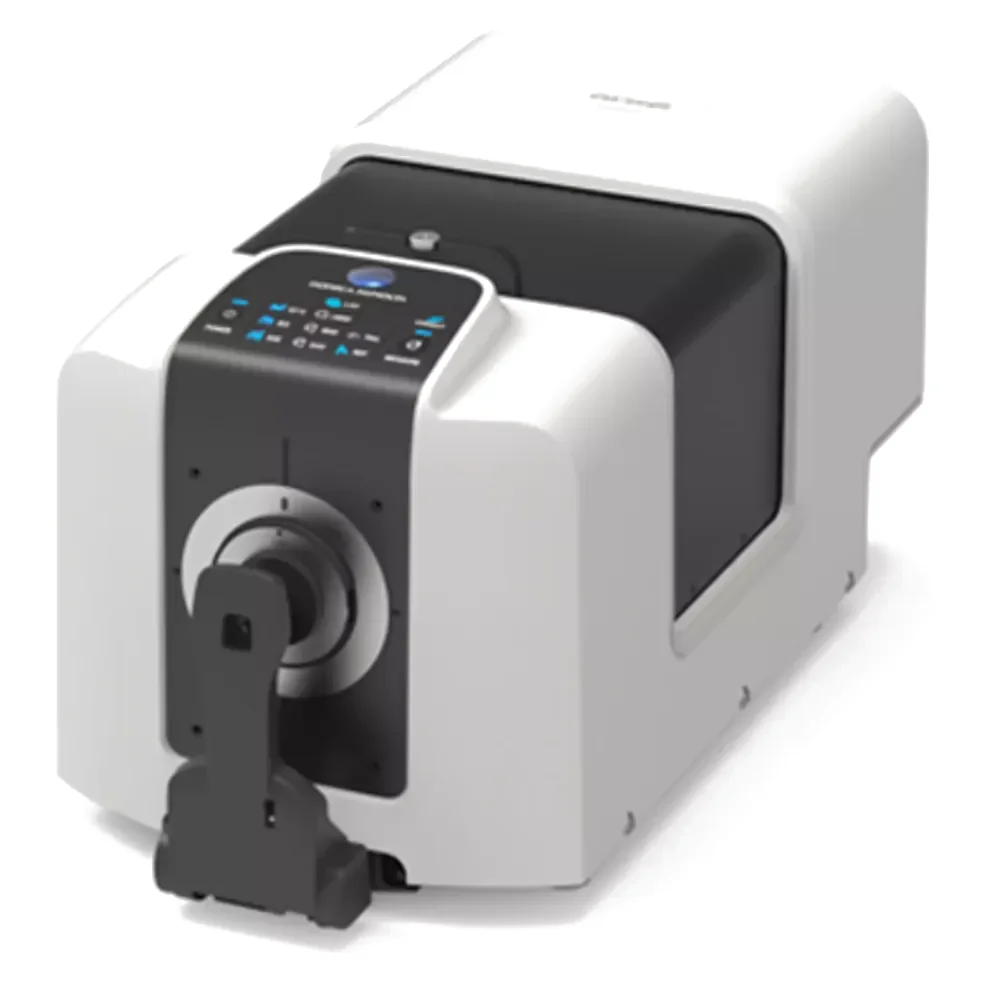

CM-36dG serisi masaüstü spektrofotometre
Yansıma ve geçirgenlikte renk ölçen, dG ve dGV modellerinde 60° parlaklığı aynı anda veren masaüstü spektrofotometre.

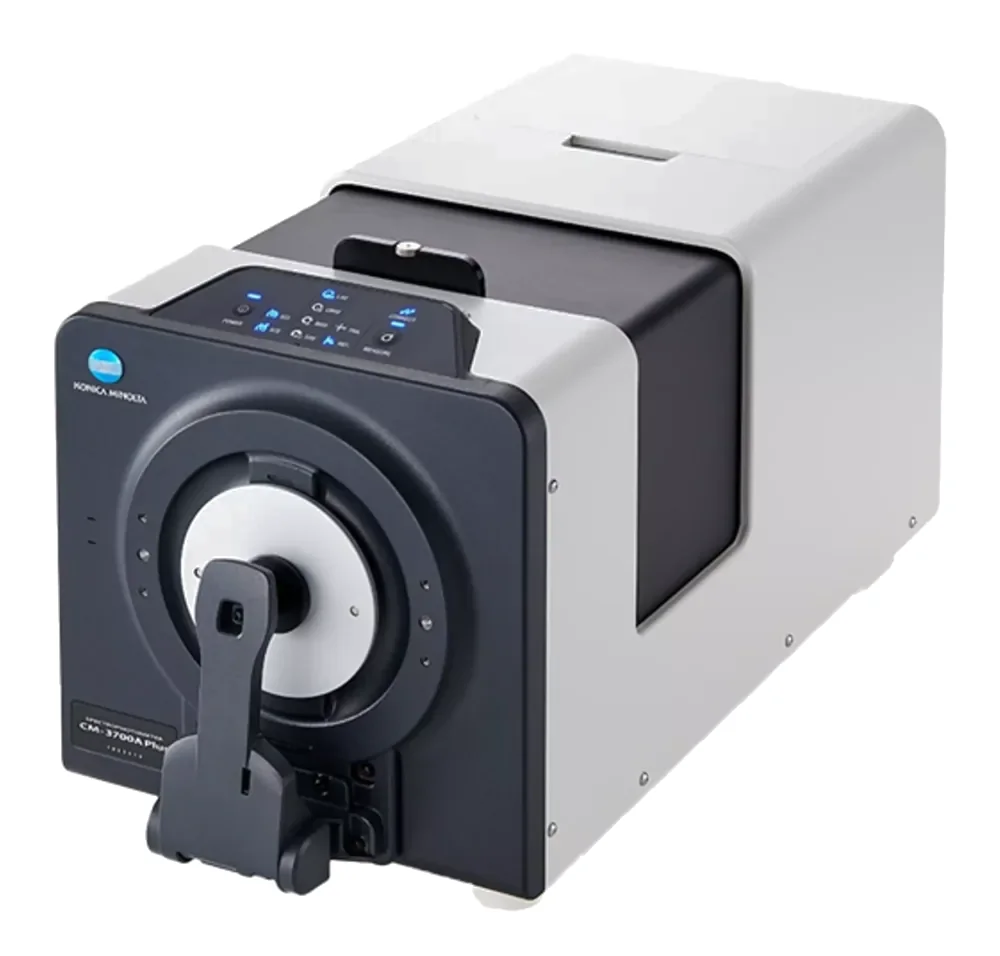

CM-3700A Plus referans spektrofotometre
ΔE*ab 0,005 tekrarlanabilirlikle referans seviyesinde renk ölçümü yapan, numune sıcaklığını kaydeden masaüstü spektrofotometre.

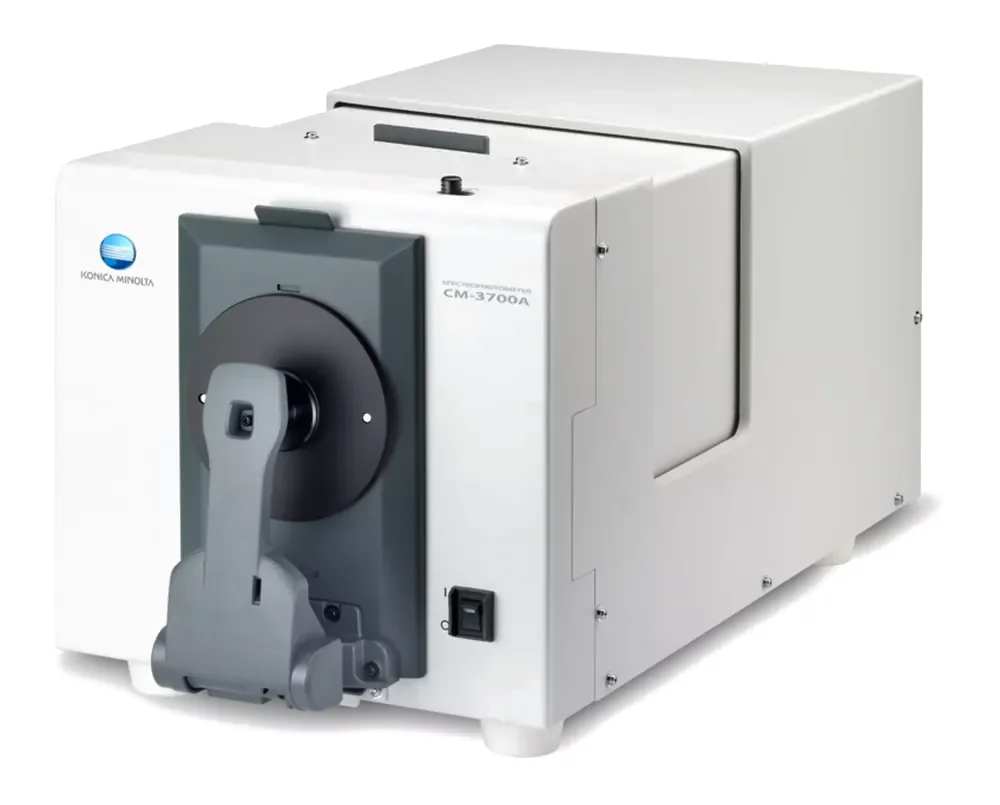

CM-3700A masaüstü spektrofotometre
Yansıma ve geçirgenlikte yüksek tekrarlanabilirlikle ölçüm yapan, kesintisiz UV ayarlı masaüstü spektrofotometre.

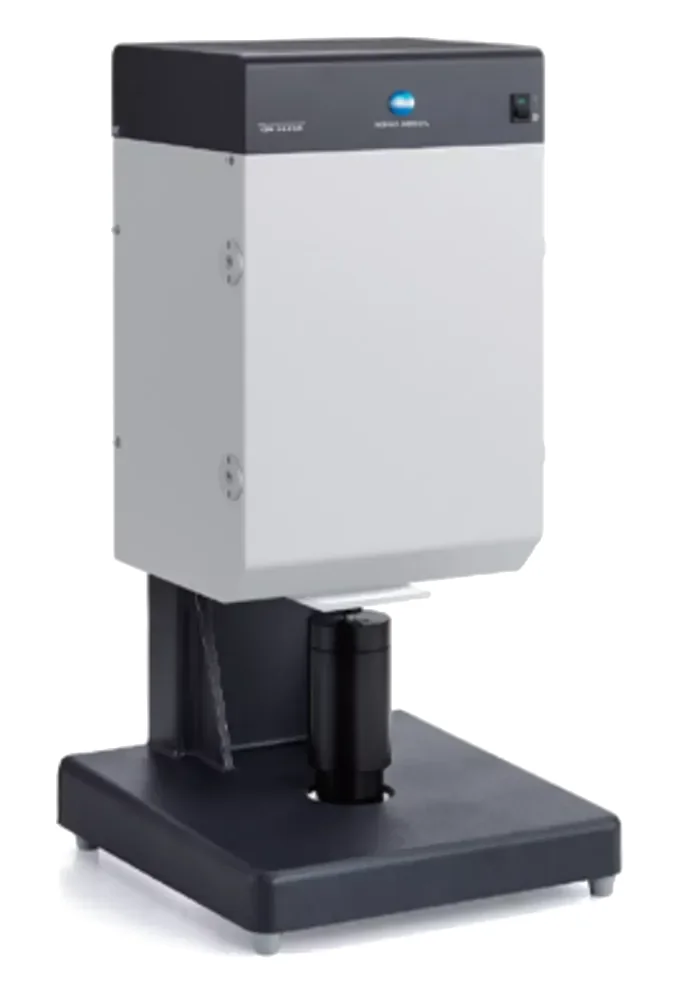

CM-3630A kağıt ve selüloz spektrofotometresi
Kağıt ve selüloz sektörünün d:0° standartlarına uygun, sayısal UV kontrollü dikey masaüstü spektrofotometre.

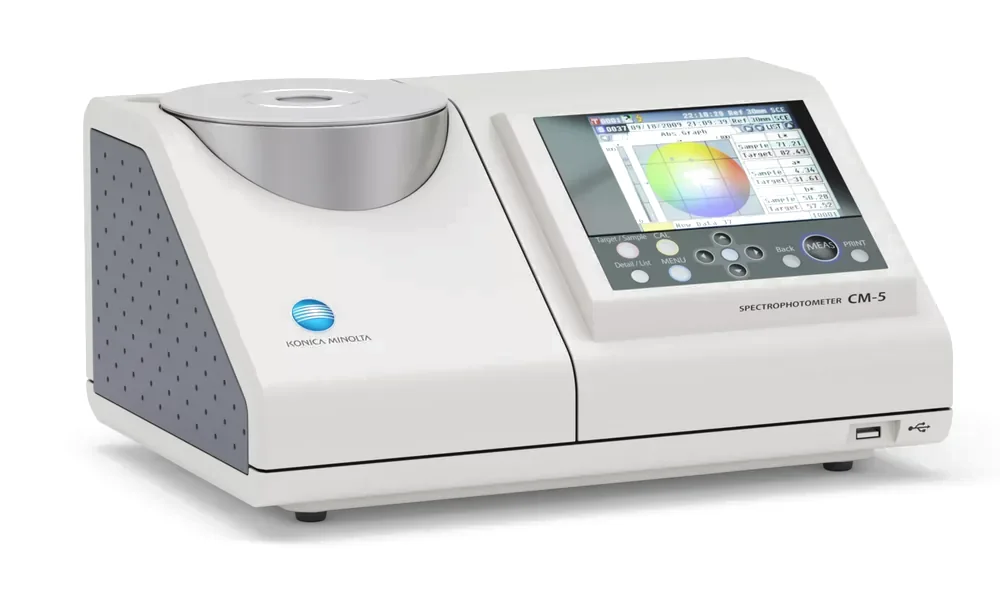

CM-5 masaüstü spektrofotometre
Katı, toz, pasta ve sıvı numuneleri üstten ölçen, ekranlı ve bağımsız çalışabilen masaüstü spektrofotometre.

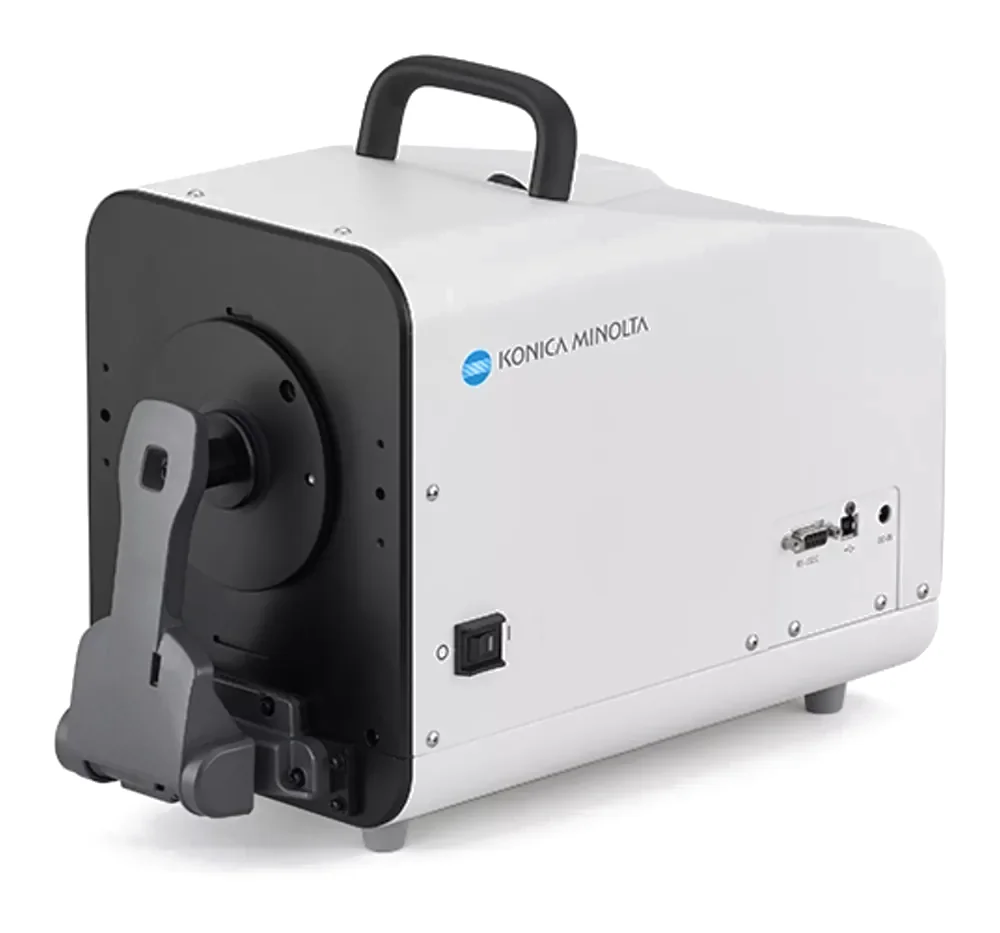

CF-300 temassız yüksek hızlı spektrofotometre
Saniyede 5 ölçüme kadar çıkan, 1 mm'lik alanda ve temassız ölçüm yapabilen, sisteme entegre edilebilir spektrofotometre.

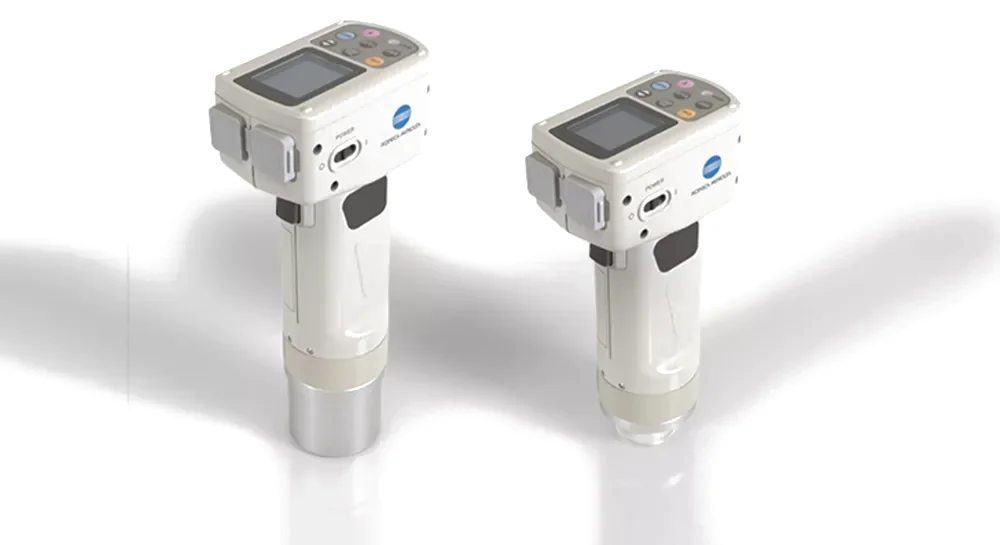

CR-400 / CR-410 renk ölçer (kolorimetre)
Ø8 mm ve Ø50 mm ölçüm açıklığı seçenekli, d:0° geometrili taşınabilir tristimulus renk ölçer.

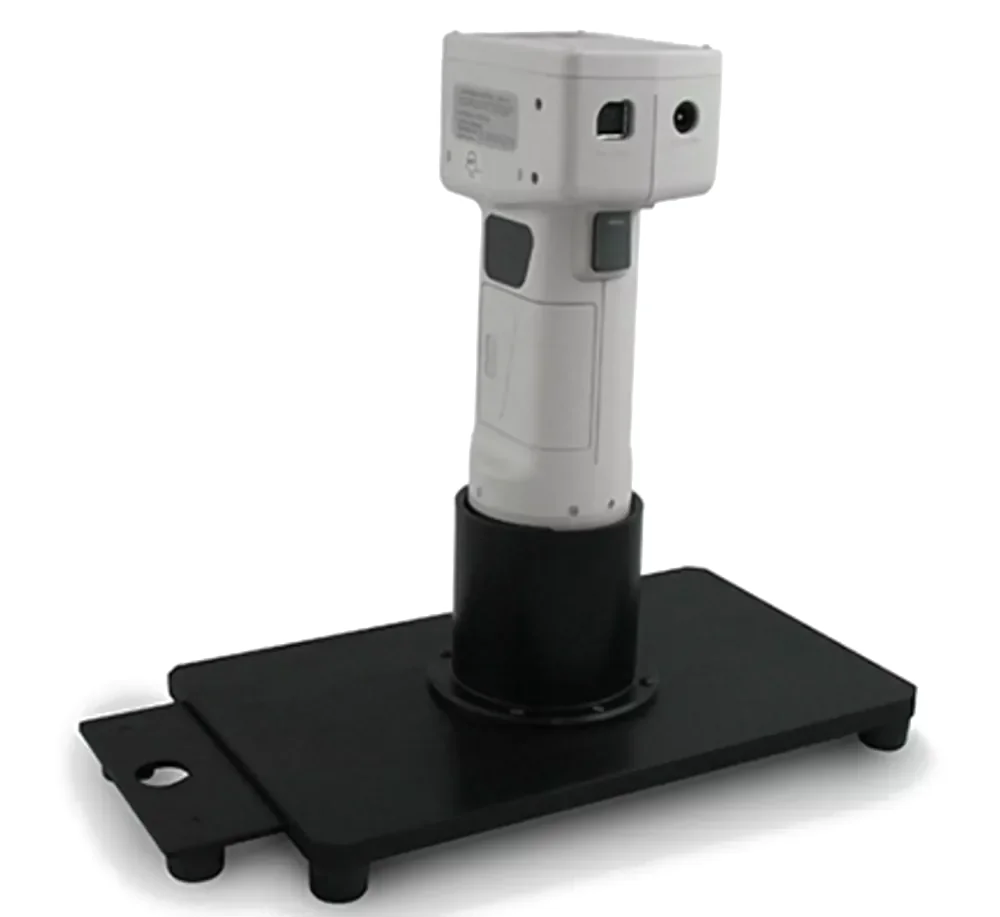

CR-410C kahve renk ölçer
SCAA kahve indeksiyle kavurma derecesini sayısal veren, Ø50 mm açıklıklı taşınabilir kahve renk ölçer.

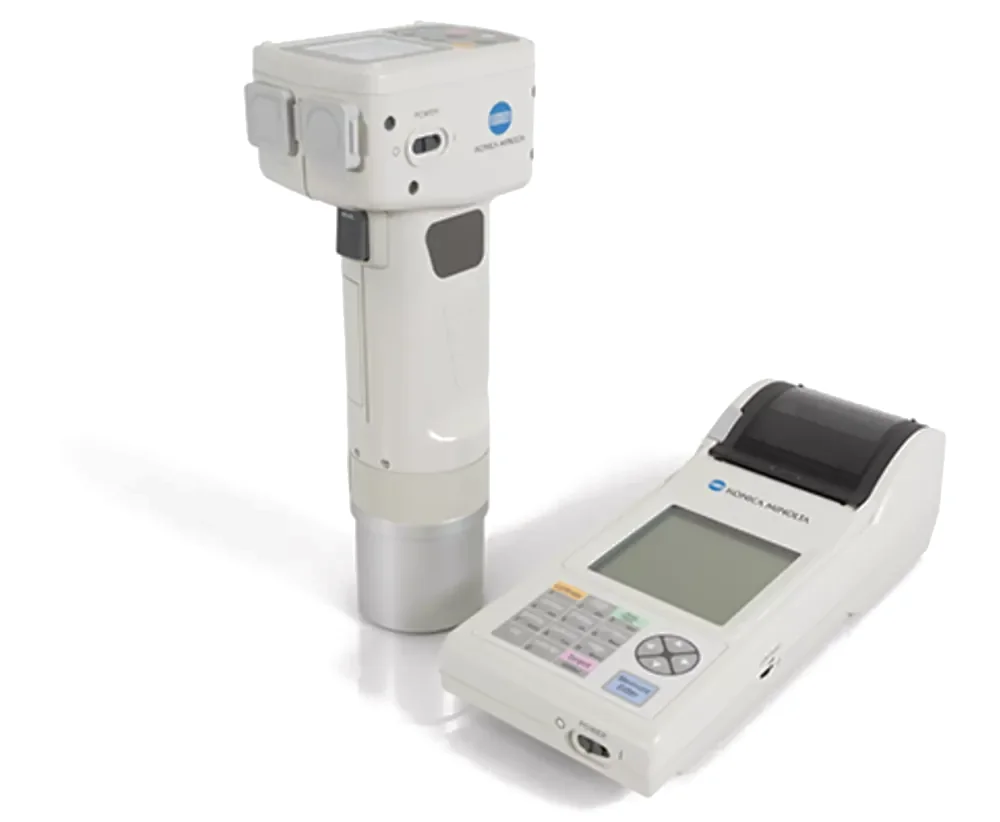

CR-410T domates ürünleri renk ölçer
USDA onaylı domates renk indeksiyle salça, sos ve ketçapta tek sayılık kalite notu veren taşınabilir renk ölçer.

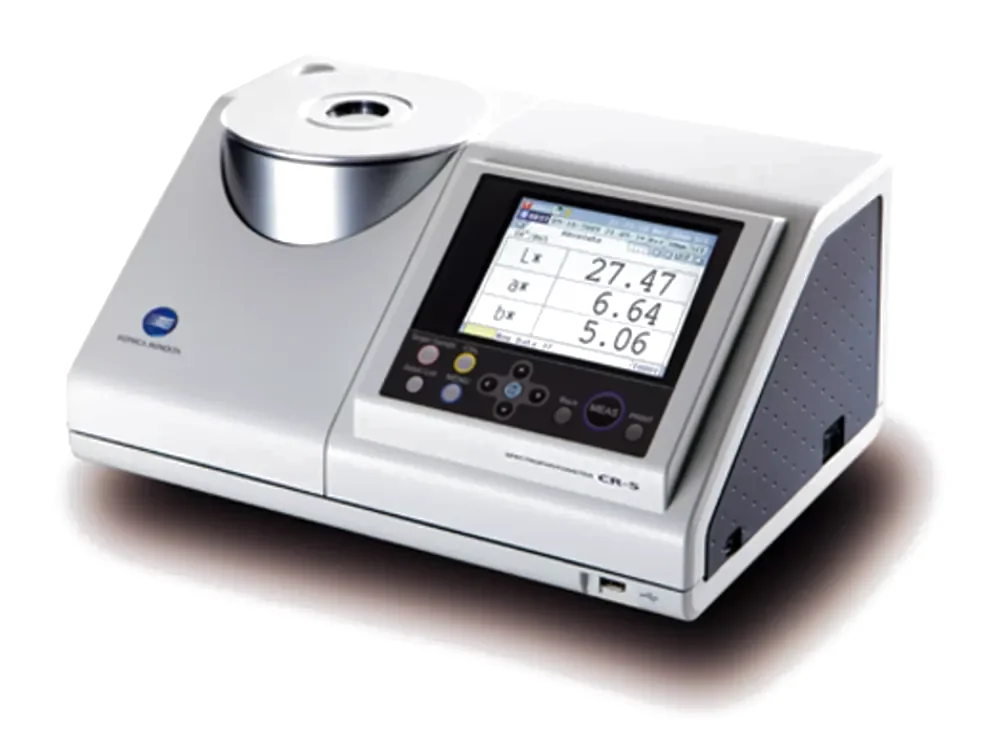

CR-5 masaüstü renk ölçer
Katı numunelerde yansıma, sıvılarda geçirgenlik ölçen; Gardner, Hazen ve farmakope indeksli masaüstü renk ölçer.

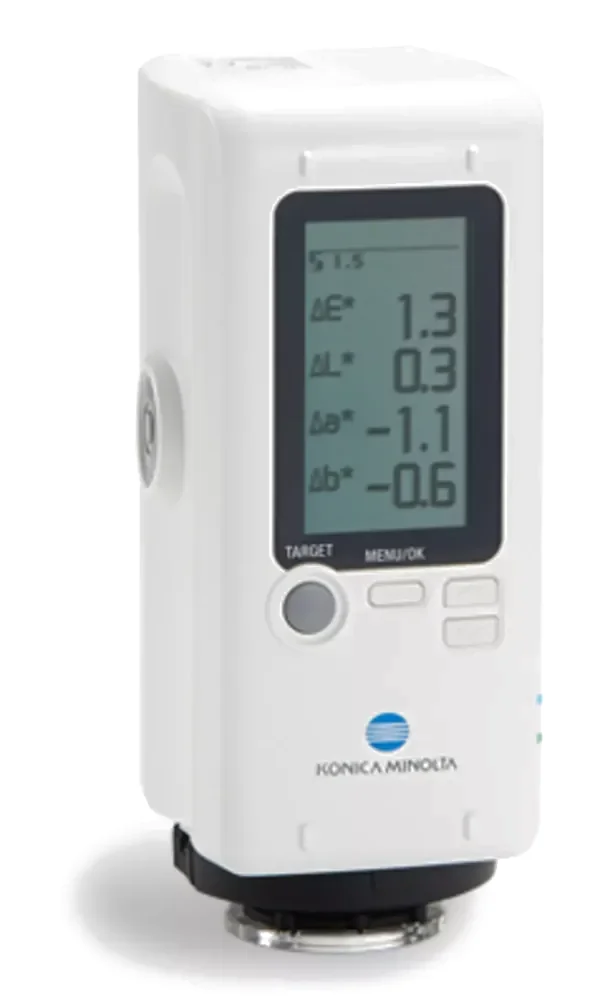

CR-10 Plus kompakt renk okuyucu
Referansa göre renk farkını hızlıca ölçen, 8 mm açıklıklı ve pille çalışan kompakt renk okuyucu.

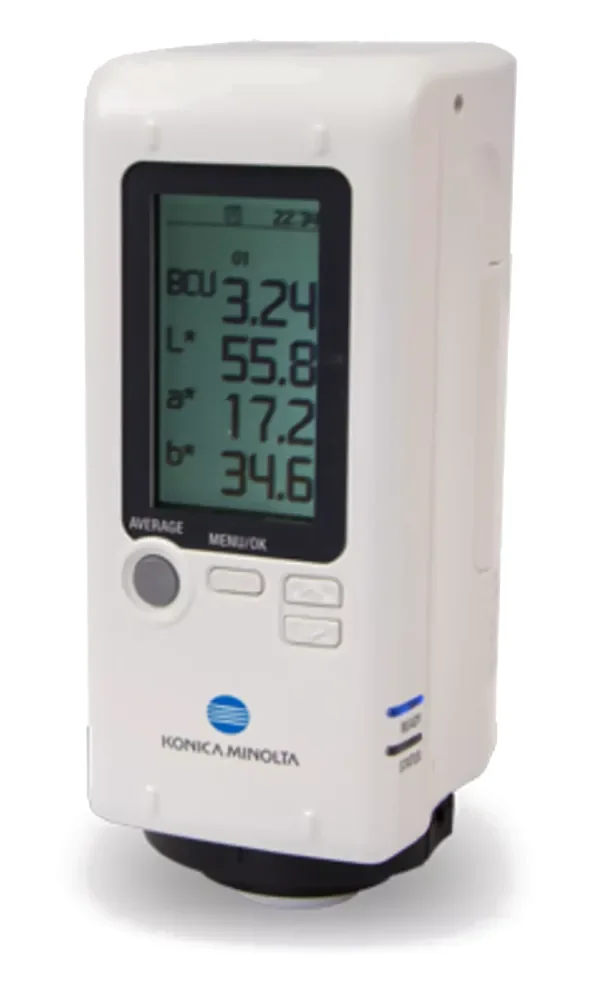

BC-10 Plus fırın ürünleri renk ölçer
Ekmek, bisküvi ve hamburger ekmeğinde pişme rengini BCU ölçeğiyle sayısallaştıran kompakt renk ölçer.
IQ-S 20/60/85 parlaklık ve görünüm ölçer
20°, 60° ve 85° parlaklığın yanında haze, DOI, RIQ ve Rspec değerlerini tek ölçümde veren gloss metre.

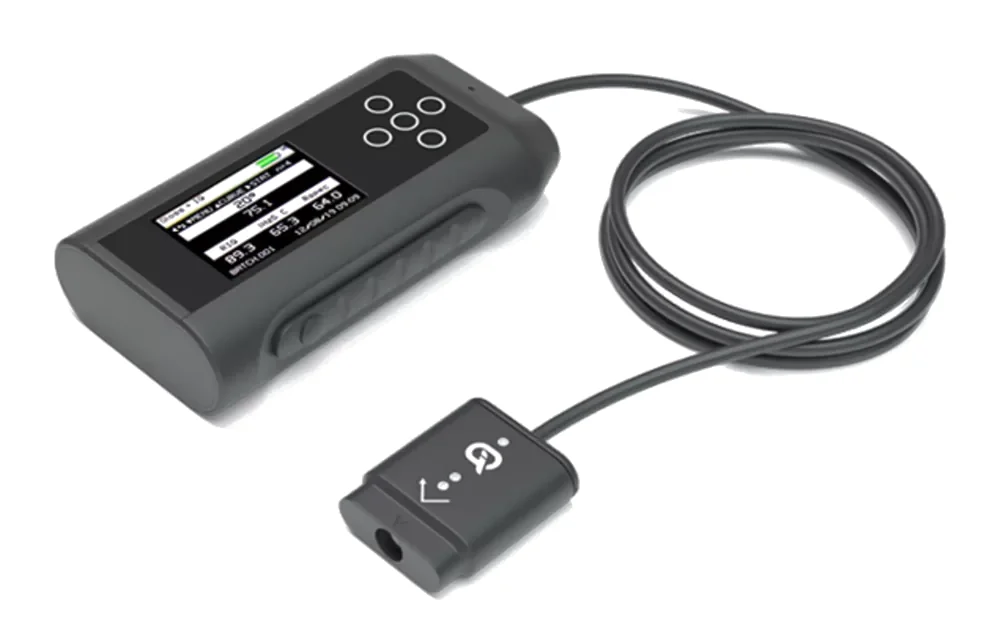

IQ FLEX 20-S esnek başlıklı parlaklık ölçer
Kablolu uzak ölçüm başlığıyla kavisli ve dar yüzeylerde 20° parlaklık, haze, DOI ve RIQ ölçen cihaz.
Novo-Gloss 60 KM parlaklık ölçer
Ölçümleri Bluetooth ile Excel'e aktaran, eğilim grafikli ve şarjlı bataryalı 60° parlaklık ölçer; 0-1000 GU.

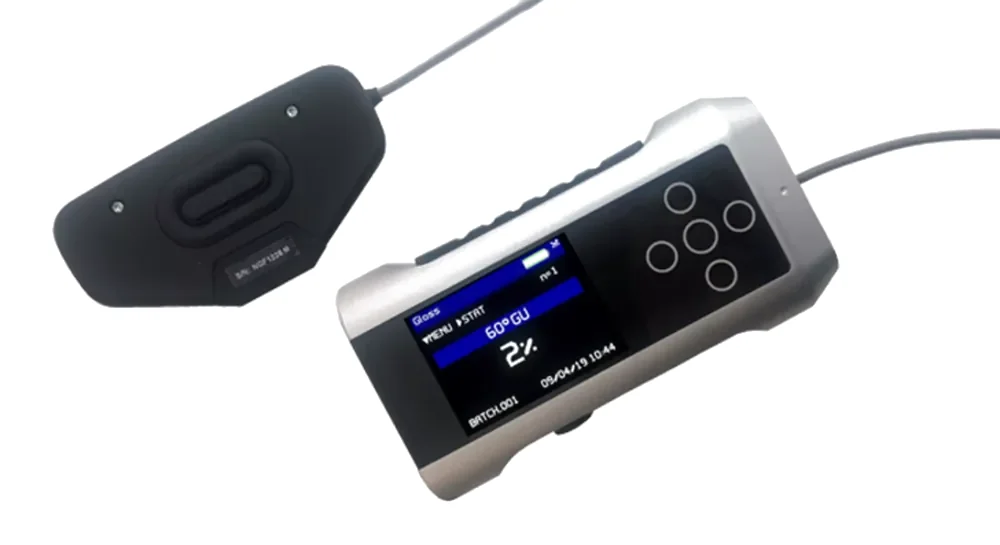

Novo-Gloss FLEX 60 düşük parlaklık ölçer
Uzak ölçüm başlığı ve yüksek çözünürlüklü GUh ölçeğiyle mat ve dokulu yüzeyler için 60° gloss metre.
Multi Gloss 268A üç açılı parlaklık ölçer
20°, 60° ve 85° açılarda ölçüm yapan, pille çalışan ve 999 ölçüm saklayan genel amaçlı gloss metre.

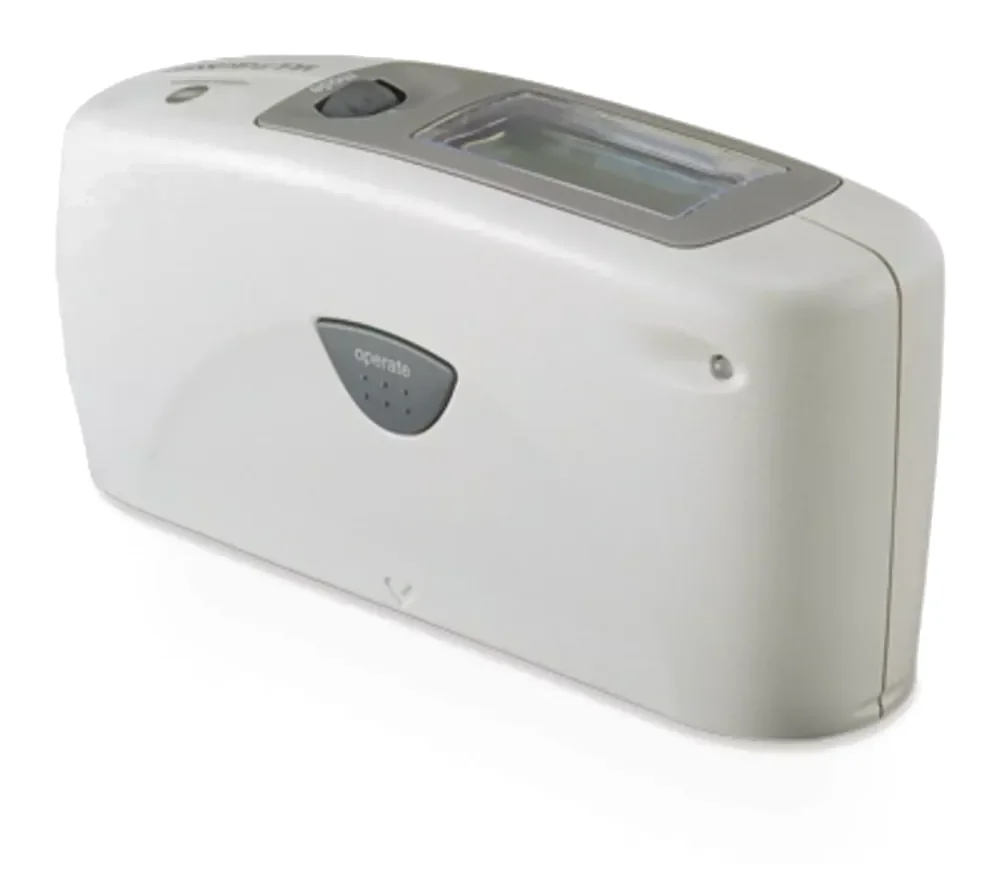

Uni Gloss 60A tek açılı parlaklık ölçer
Rutin kalite kontrol için AA pille çalışan, geçti/kaldı ve istatistik fonksiyonlu sade 60° parlaklık ölçer.

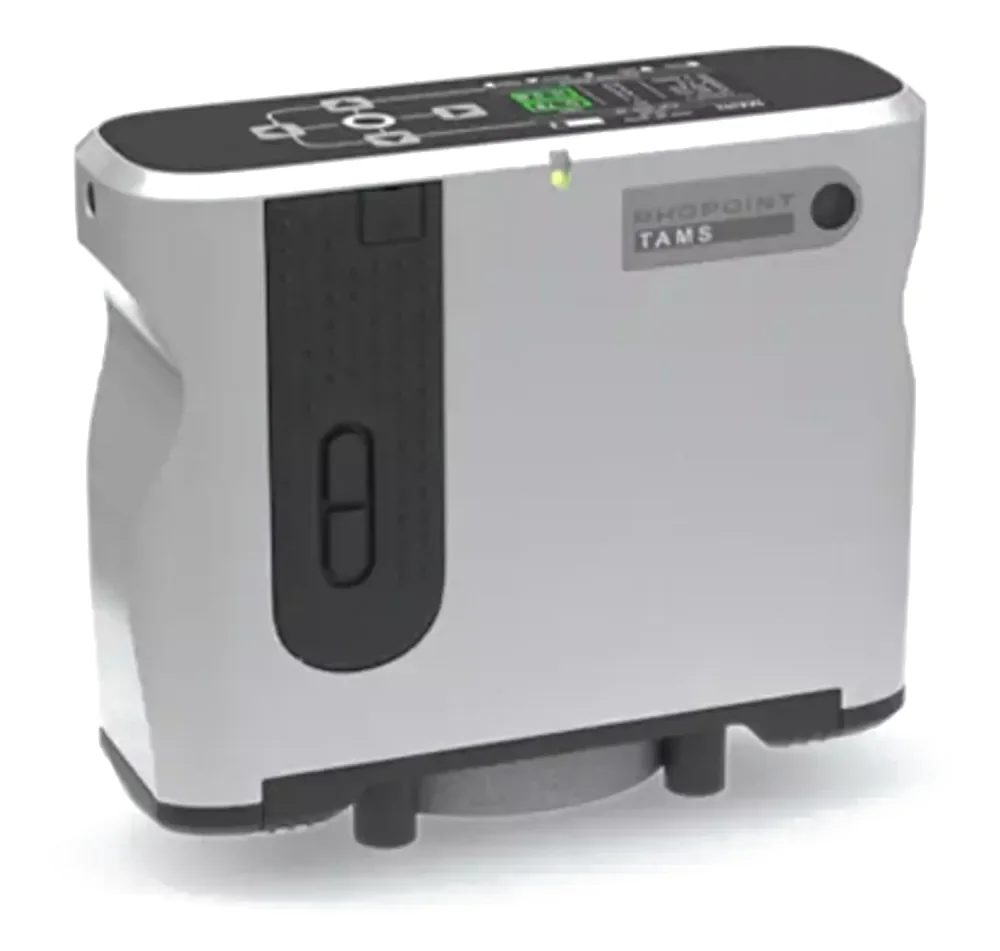

TAMS yüzey görünüm ölçer
Makine görüşü ile portakal kabuğu, dalgalılık ve netliği ölçen otomotiv boya görünüm ölçeri.

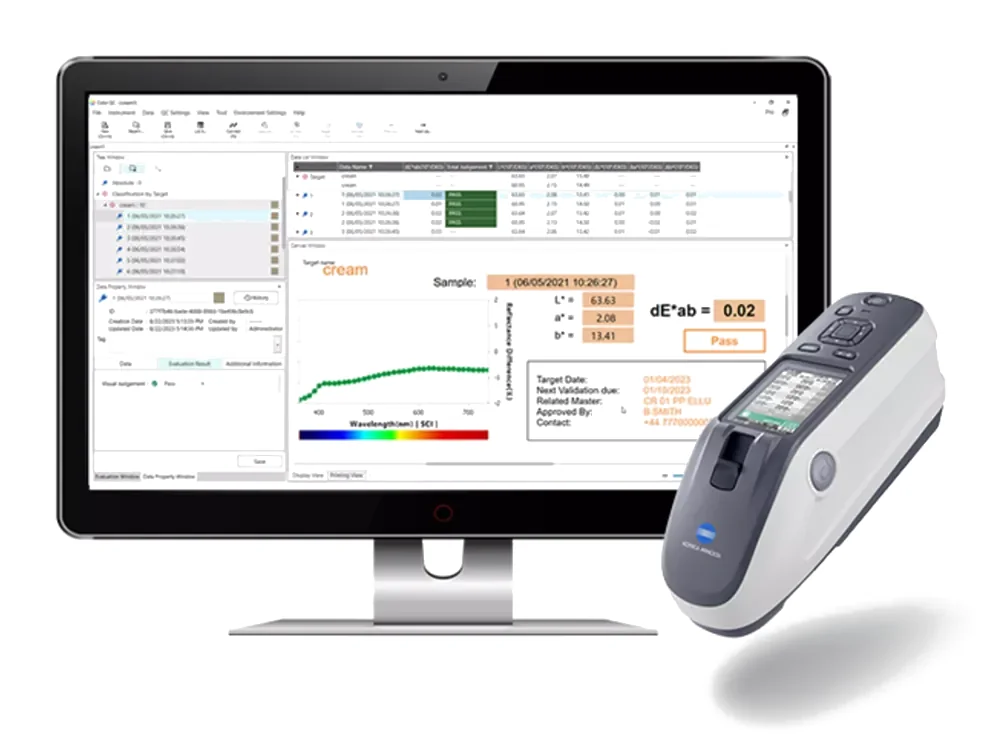

SpectraMagic NX2 renk veri yazılımı
Konica Minolta spektrofotometre ve renk ölçerleri için renk ve parlaklık kalite kontrol yazılımı; Lite ve Pro sürüm.

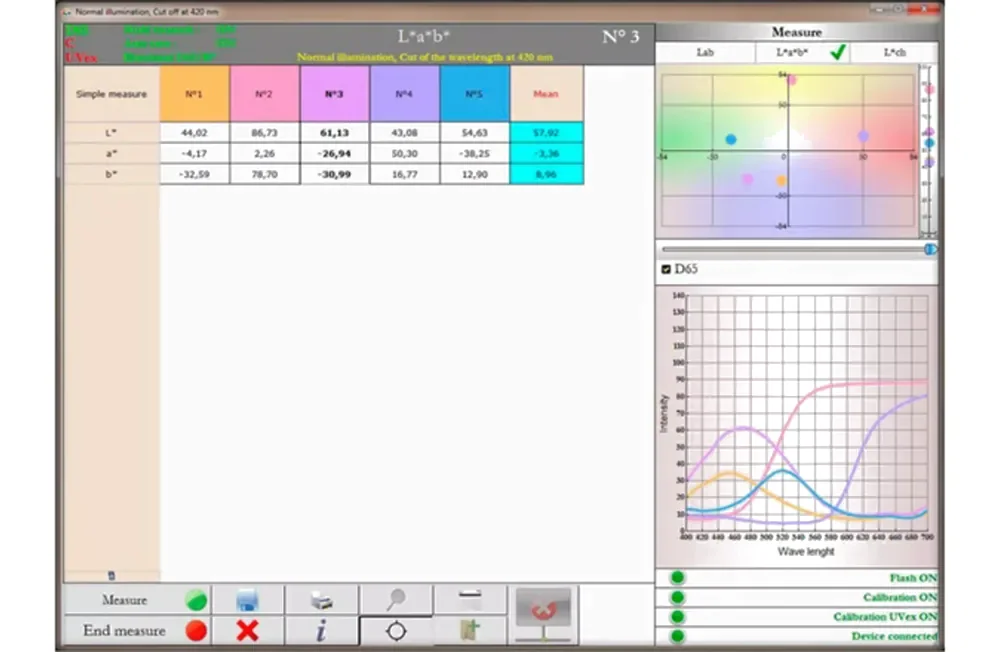

PaperManager kağıt ve selüloz ölçüm yazılımı
CM-3630A ile kağıt ve selülozda ISO beyazlık, parlaklık, opaklık ve renk ölçümü yapan özel yazılım.

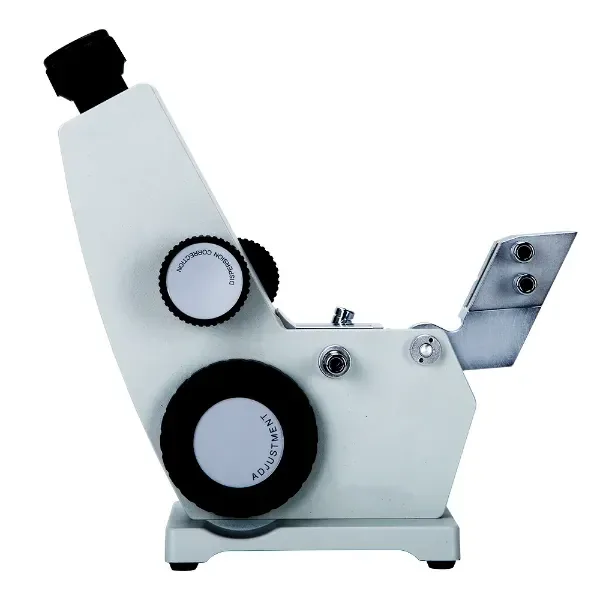

Refraktometreler
Dijital Abbe ve el tipi refraktometreler; kırılma indisi ve Brix ölçümü.
Renk ve parlaklık neden birlikte ölçülür?
Aynı renk koduna sahip iki parça, biri mat diğeri parlak olduğunda göze farklı görünür. Bu nedenle boya, plastik ve kaplama üretiminde renk kontrolü çoğu zaman parlaklık kontrolüyle birlikte yürür. Renk ölçümü yüzeyden yansıyan ışığın dalga boyuna göre dağılımını, parlaklık ölçümü ise ışığın aynasal olarak ne kadar yansıdığını değerlendirir.
Ölçüm sonuçları uluslararası renk uzaylarında ifade edilir; L*a*b* koordinatları ve ΔE*ab renk farkı, CIE kolorimetri yayınında tanımlanan sistemlere dayanır. Böylece tedarikçi, üretici ve müşteri aynı sayısal dili konuşur.
Ölçüm yöntemlerinin arka planı laboratuvar teknolojileri sayfasında da özetlenmiştir.
Renk ve parlaklık ölçüm cihazları seçim rehberi
Spektrofotometre: reçete, Ar-Ge ve tedarik zinciri
Spektral veri, metamerizm analizi ve renk reçetesi gerektiğinde spektrofotometre tercih edilir. Sahada ve üretim hattında taşınabilir spektrofotometre CM-25d, giriş seviyesinde CM-23d kullanılır. Renk ile 60° parlaklığı aynı ölçümde almak için CM-26dG, küçük ve eğri parçalarda kamera vizörlü CM-17d öne çıkar.
Görsel değerlendirmeyle uyumlu 45°:0° geometri arandığında CM-25cG, metalik ve efekt pigmentli boyalarda çok açılı CM-M6 doğru seçimdir. Laboratuvarda yansıma ve geçirgenlik ölçümü için CM-36dG serisi, referans seviyesinde doğruluk için CM-3700A Plus değerlendirilir. Toz, pasta ve sıvılarda üst portlu CM-5, kağıt ve selülozda CM-3630A, hat üzerinde hızlı ve temassız ölçümde CF-300 kullanılır.
Renk ölçer: hızlı kalite kontrol
Spektral veri gerekmediğinde ve amaç referansa göre fark ölçmekse renk ölçer (kolorimetre) daha ekonomiktir. Genel amaçlı CR-400 / CR-410, kahvede CR-410C, domates ürünlerinde CR-410T, fırın ürünlerinde BC-10 Plus sektöre özgü indeks verir. Sıvılarda Gardner ve Hazen için CR-5, sahada hızlı fark kontrolü için CR-10 Plus uygundur.
Parlaklık ve görünüm ölçer
Genel amaçlı üç açılı ölçüm için Multi Gloss 268A, rutin 60° kontrol için Uni Gloss 60A veya veri aktarımlı Novo-Gloss 60 KM seçilir. Haze ve görüntü netliği gerektiğinde Rhopoint IQ-S, kavisli parçalarda IQ FLEX 20-S, mat yüzeylerde Novo-Gloss FLEX 60 kullanılır. Otomotiv boyasında portakal kabuğu ve dalgalılık için yüzey görünüm ölçer TAMS devreye girer.
Yazılım
Ölçümlerin tolerans, rapor ve arşiv yönetimi SpectraMagic NX2 ile yapılır; kağıt sektörüne özel değerlendirme için PaperManager kullanılır.
Uygulama alanları
- Boya, vernik ve kaplama: parti onayı, renk ve parlaklık spesifikasyonu
- Plastik ve masterbatch: granül ve parça renk kontrolü
- Otomotiv: iç trim uyumu, metalik boya ve son kat görünümü
- Gıda: kahve, domates ürünleri ve fırın ürünlerinde renk sınıflandırması
- Tekstil, kağıt ve ambalaj: beyazlık ve renk tutarlılığı
- Kimya ve ilaç: sıvılarda renk indeksleri
Sektörlere göre çözümler uygulama alanları sayfasında ayrıca ele alınmıştır.
Doğru ölçüm için pratik öneriler
Ölçüm öncesinde cihazın beyaz ve sıfır kalibrasyonu, üreticinin önerdiği aralıklarla yapılır. Kalibrasyon plakasının temiz ve çiziksiz tutulması, sonuçların uzun vadede tutarlı kalmasını sağlar.
Numune hazırlığı da en az cihaz kadar önemlidir. Dokulu ve homojen olmayan yüzeylerde birden fazla noktadan ölçüm alınıp ortalaması raporlanır; toz ve granüllerde aynı kap ve aynı doldurma yüksekliği kullanılır. Ayrıca sıcaklığa duyarlı renklerde numunenin oda sıcaklığına gelmesi beklenir.
Ölçüm koşulları ve standartlar
Renk ölçümünde ölçüm geometrisi (d:8° veya 45°:0°), açıklık çapı, aydınlatıcı ve gözlemci açısı sonucu doğrudan etkiler. Karşılaştırılacak ölçümlerin aynı koşullarda alınması gerekir. Parlaklık ölçümünde açı seçimi ASTM D523 gibi standartlarda tanımlanan genel kurala göre yapılır: orta parlaklıkta 60°, yüksek parlaklıkta 20°, mat yüzeylerde 85°.
Spektrofotometre ile renk ölçer arasındaki fark spektrofotometre ve kolorimetre farkı rehberinde, açı seçimi ise parlaklık ölçümünde açı seçimi rehberinde ayrıntılı anlatılmıştır.
Kırılma indisi ve Brix ölçümü için kullanılan refraktometreler de bu kategoride yer alır; renk ölçümünden farklı olarak çözeltideki çözünmüş madde miktarını belirler.
Sıkça sorulan sorular
Renk ve parlaklık ölçüm cihazı seçerken hangi bilgiler gerekir?
Numune tipi (katı, toz, sıvı, şeffaf), yüzeyin dokusu ve parlaklık seviyesi, ölçülecek parça boyutu ve sonucun kiminle paylaşılacağı seçimi belirler. Tedarik zincirinde ortak standart yürütülecekse cihazlar arası uyum değeri ayrıca dikkate alınır.
Renk ve parlaklık aynı cihazla ölçülebilir mi?
Evet. Entegre 60° parlaklık sensörlü spektrofotometreler renk ve parlaklığı tek ölçümde verir. Üç açılı ölçüm, haze veya görüntü netliği gerektiğinde ayrı bir parlaklık ölçer gerekir.
Taşınabilir ve masaüstü spektrofotometre arasındaki fark nedir?
Taşınabilir modeller üretim hattında ve büyük parçalarda kullanılır. Masaüstü modeller geçirgenlik ölçümü, daha yüksek tekrarlanabilirlik ve toz veya sıvı numune ölçümü için tercih edilir.
Farklı markaların ölçümleri karşılaştırılabilir mi?
Aynı geometri, açıklık ve aydınlatıcıyla alınan ölçümler karşılaştırılabilir; ancak cihazlar arası farklar sıfır değildir. Kritik uygulamalarda tüm tarafların aynı model ailesiyle ölçmesi önerilir.
